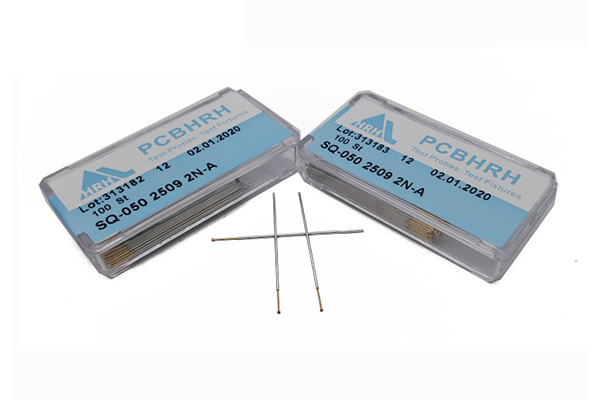

華榮華介紹BGA雙頭探針的結構
文章出處:公司動態 責任編輯:深圳市華榮華電子科技有限公司 閱讀量:- 發表時間:2023-06-19 00:00:00
標簽:
BGA測試探針的全稱是Ball Grid Array,是一種大型組件的引腳封裝方式,與 QFP的四面引腳相似,都是利用SMT錫膏焊接與電路板相連。其不同處是羅列在四周的"一度空間"單排式引腳,如鷗翼形伸腳、平伸腳、或縮回腹底的J型腳等;改變成腹底全面數組或局部數組,采行二度空間面積性的焊錫球腳分布,做為芯片封裝體對電路板的焊接互連工具。它具有封裝面積少,功能加大,引腳數目增多,可靠性高,電性能好,整體成本低等特點。
結構
PBGA---英文名稱為Plasric BGA,載體為普通的印制板基材,一般為2~4層有機材料構成的多層板,芯片通過金屬絲壓焊方式連接到載體上表面,塑料模壓成形載體表面連接有共晶焊料球陣列。
CBGA---英文名稱為CeramicBGA,載體為多層陶瓷,芯片與陶瓷載體的連接可以有兩種形式:金屬絲壓焊;倒裝芯片技術。具有電性能和熱性能優良以及良好的密封性等優點。
CCGA---CCGA是CBGA尺寸大于在32*32mm時的另一種形式,不同之處在于采用焊料柱代替焊料球。焊料柱采用共晶焊料連接或直接澆注式固定在陶瓷底部。
TBGA---載體采用雙金屬層帶,芯片連接采用倒裝技術實現。可以實現更輕更小封裝;適合I/O數可以較多封裝;有良好的電性能;適于批量電子組裝;焊點可靠性高。
深圳市華榮華電子科技有限公司經多年發展,已經穩步成為國內測試探針集研發、生產銷售于一體的專業公司。華榮華現有員工100余人,技術骨干20多人,其中6位高級工程師,并且擁有日本CNC自動車床20余臺、日本CNC自動車床30多臺。為了提高品質,還自行籌建了高品質的熱處理、電鍍、及組裝生產線,并擁有先進的檢測設備。
