華榮華雙頭探針如何固定,點擊這里,把干貨收藏起來吧
文章出處:行業資訊 責任編輯:深圳市華榮華電子科技有限公司 閱讀量:- 發表時間:2021-06-02 13:32:00
標簽:半導體高頻探針 BGA探針 華榮華雙頭探針 兩頭可動彈簧針 BGA雙頭探針 雙頭探針
雙頭針一般又叫半導體測試探針(高頻探針)主要應用于IC testing inBGA,micro BGA, CSP socket, ..etc.
其應用頻率為500MHz ,測試中所采用的針的數量須根據具體BGA IC與其Socket規格不同而不同,
Testing Socket的間距有0.4/ 0.5/ 0.65/0.75/ 1.0/1.27 2/2.54mm pitch不等。主要應用行業如手機、
電腦、通信等。只要有芯片的行業幾乎都被推行使用半導體測試探針進行測試,主要需求量最大的需屬
芯片封裝測試行業。那么那么小的針是如果固定使用的呢?下面就由深圳市華榮華電子科技有限公司
為你解答:

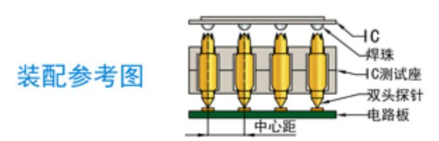

雙頭針的測試夾具就是分三部分組裝,上下護板和中間模板。中間模板正常是鉆孔比針管外徑大0.05-0.1mm
的孔徑。上下護板鉆孔尺寸比針頭大0.03-0.05mm(個例不包括)同時目前比較細小的雙頭針夾具會考慮
下護板與中間模板做一體。鉆臺階孔形式。然后上護板屬于單獨分離體。扣合集成整套測試夾具。
更多關于華榮華雙頭探針的安裝及購買,可聯系華榮華電子!
