簡單的介紹一下PCB測試探針的50min探針(一)
文章出處:行業資訊 責任編輯:深圳市華榮華電子科技有限公司 閱讀量:- 發表時間:2019-05-20 14:43:00
PCB彈簧探針主要應用于PCB鏈接,在測試過程實現導通作用。應用范圍廣泛,是PCB行業必須的驗證測試手段之一;由于不同大小的板需不同規格的探針去滿足測試,探針的規格由最早的125min、100min、75min、50min在不斷演化。
下面詳細的給各位用戶介紹一下50min的測試針:

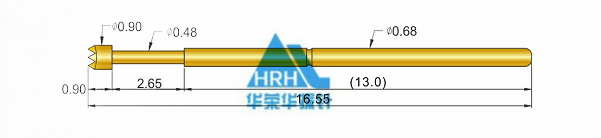

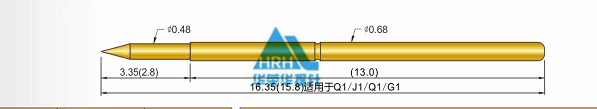

探針總長為16.55mm其中直上頭型的針的總長為16.35mm ;針的外徑為0.68mm;行程是0.48mm

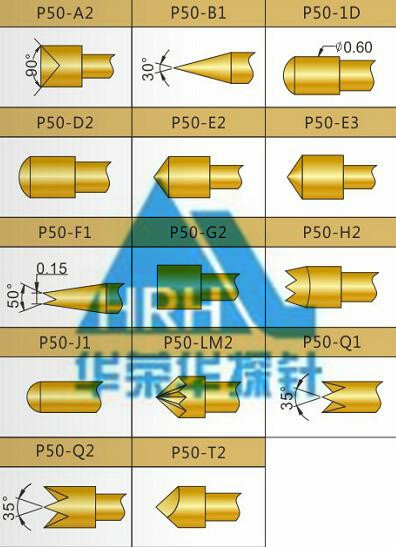

每一款測試探針最重要的部分都是探針頭,不同的探針頭型測試不一樣的產品。例:梅花頭(H)是一款萬用型針頭,測試長導腳,端子,繞線柱,焊墊,焊點,焊盆,適合于各類型的接觸點;尖頭(B)針尖角度30度,主要用于接觸焊盆,導腳,焊墊,測試污染之PC板或穿刺污染層;.....

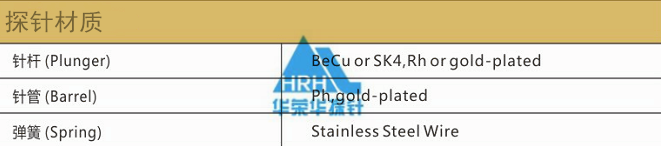

探針主要采用的材質為銅,這種材質彈性較好,測試中不容易偏移,并且不粘金屑,免清洗,因此壽命較長。
針桿:鈹銅或SK4 鍍金或銠
針管:磷銅管鍍金
彈簧:不銹鋼線
套管:磷銅鍍金
想要了解更多關于50min探針的請繼續關注我們!
